真空挡板阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:0577-67371520
  • 传真:0577-67986622
  • 技术:0577-57983333
产品介绍:

     GD-J(b)/KF型系列手动真空挡板阀是真空系统中开启或切断气流的真空阀门。由螺杆传动升降阀板,旋转轻巧、使用寿命长。高真空挡板阀轴封结构可分为GD-J型氟橡胶密封和GD-J(b)型波纹管密封两种。使用的工作介质氟橡胶密封为空气及非腐蚀性气体,波纹管密封为空气、水蒸气、腐蚀性气体。

性能参数:


适用范围(Pa)
2x105~1.3x10-4
阀门漏率(Pa.L/S)
≤1.3x10-6
介质温度(℃)

-25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶)

安装位置
任意


主要材质:不锈钢、碳钢。

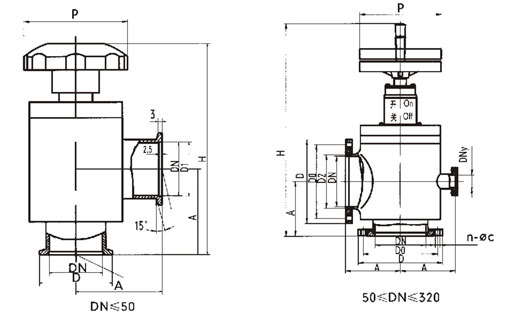

连接尺寸:


快卸法兰连接尺寸:

型号
通径(DN)
D
B
A
H
P
法兰标准
GD-J10(b)
10
30
12.2
40
124.5
60
GB4982
GD-J16(b)
16
30
17.2
40
124.5
60
GD-J25(b)
25
40
26.2
50
134.5
78
GD-J40(b)
40
55
41.2
65
160.5
78
GD-J50(b)
50
75
52.2
70
203
78

活套法兰连接尺寸:

型号
DN
D
Do
D2
A
n-Φc
Dny预抽口
连接标准
GD-J50
50
110
90
55
70
4-Φ9

GB6070
GD-J63
63
130
110
68
88
4-Φ9

GD-J80
80
145
125
85
98
8-Φ9

GD-J100
100
165
145
105
108
8-Φ9

GD-J(S)160
160
225
200
165
158
8-Φ11
DN40 GB4982
GD-J(S)200
200
285
260
208
200
12-Φ11
DN50 GB6070
GD-J(S)250
250
335
310
258
308
12-Φ11
DN63 GB6070
GD-J(S)320
320
425
395
328
250
12-Φ14
DN80 GB6070
GD-J(S)150
150
220
195
156
138
8-Φ12
DN40 GB4982
JB919
GD-J(S)300
300
380
350
308
250
8-Φ14
DN80 GB6070
JB919




声明:本文中所有文字、数据、图片均只适用于参考,真空挡板阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:13676717217。
