手动高真空蝶阀

手动高真空蝶阀
  • 质量稳定：实行全过程质量监控，细致入微，全方位检测！
  • 价格合理：高效内部成本控制，减少了开支，让利于客户！
  • 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 销售：0577-67371520
  • 传真：0577-67986622
  • 技术：0577-57983333

产品介绍：

        手动高真空蝶阀使碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。阀门的阀板采用夹紧结构，把阀板的密封圈夹紧，起到更好的密封作用。阀门开闭有锁定功能。

        适用的工作介质为空气或非腐蚀性气体。

性能参数：

适用范围(Pa)
105～1.3x10-4
阀门漏率(Pa.L/S)
＜1.3x10-4
介质温度（℃）
-25～+80（密封材料为丁腈橡胶）
 -30～+150（密封材料为氟橡胶）
法兰标准
JB919
安装位置

任意


主要材料：

        阀体、阀盖、阀杆：碳钢或不锈钢

        密封件：丁腈橡胶、氟橡胶。

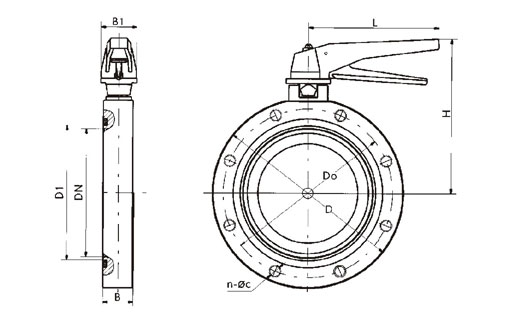

连接尺寸：


型号
通径(DN)
D
Do
B
H
L
n-ΦC
GI-25
25
70
55
22
72
82
4-Φ7
GI-32
32
78
64
22
76
82
4-Φ7
GI-40
40
85
70
22
90
90
4-Φ7
GI-50
50
110
90
22
98
90
4-Φ9
GI-65
65
125
105
26
130
135
4-Φ9
GI-80
80
145
125
30
140
135
4-Φ9
GI-100
100
170
145
30
153
135
4-Φ12
GI-125
125
195
170
30
165
135
4-Φ12
GI-150
150
220
195
35
179
165
8-Φ12
GI-200
200
275
250
40
208
185
8-Φ12
GI-250
250
330
300
45
234
300
8-Φ12
GI-300
300
380
350
55
300
350
8-Φ14
GI-400
400
500
465
60
340
200
8-Φ18

声明：本文中所有文字、数据、图片均只适用于参考，手动高真空蝶阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：13676717217。
